به عنوان تامین کننده میزهای روتاری توخالی بادامک، اغلب در مورد فرآیند نصب کوپلینگ برای این دستگاه های دقیق سوال می شود. در این وبلاگ، من یک راهنمای دقیق در مورد نحوه نصب کوپلینگ برای میز روتاری توخالی بادامک رولر ارائه خواهم کرد تا اطمینان حاصل شود که می توانید به عملکرد و قابلیت اطمینان دست یابید.
آشنایی با میز روتاری توخالی بادامک
قبل از اینکه به فرآیند نصب بپردازیم، اجازه دهید به طور خلاصه بفهمیم که میز روتاری توخالی Cam Roller چیست. الفمیز روتاری توخالی بادامکیک دستگاه چرخشی با دقت بالا است که معمولاً در اتوماسیون، ماشینکاری CNC و سایر کاربردهای صنعتی استفاده می شود. دارای یک مرکز توخالی است که امکان عبور کابل ها، لوله ها یا سایر اجزا را فراهم می کند و از غلتک های بادامک برای دستیابی به چرخش صاف و دقیق استفاده می کند.
اهمیت یک کوپلینگ به درستی نصب شده
کوپلینگ جزء مهمی است که شفت موتور را به شفت ورودی میز روتاری توخالی بادامک رولر متصل می کند. یک کوپلینگ به درستی نصب شده، انتقال کارآمد نیرو را تضمین می کند، لرزش را کاهش می دهد و سایش و پارگی موتور و میز دوار را به حداقل می رساند. نصب نادرست می تواند منجر به ناهماهنگی، افزایش صدا و خرابی زودرس قطعات شود.
ابزار و مواد مورد نیاز
- جفت کردن: مطمئن شوید که کوپلینگی را انتخاب کنید که با شفت موتور و شفت ورودی میز روتاری توخالی بادامک غلتکی سازگار باشد. عواملی مانند ظرفیت گشتاور، تحمل ناهماهنگی و سرعت کار را در نظر بگیرید.
- آچار و پیچ گوشتی: به مجموعه ای آچار و پیچ گوشتی مناسب با اندازه کوپلینگ و پیچ و مهره های نصب نیاز دارید.
- ابزارهای تراز: برای اطمینان از تراز مناسب بین موتور و میز دوار می توان از ابزارهایی مانند نشانگرهای صفحه یا سیستم های هم ترازی لیزری استفاده کرد.
- لوازم نظافت: از یک پارچه تمیز و یک حلال تمیز کننده مناسب برای پاک کردن هرگونه کثیفی، زباله یا گریس از شفت و کوپلینگ استفاده کنید.
راهنمای نصب گام به گام
مرحله 1: آماده سازی
- قطعات را بررسی کنید: میز روتاری توخالی بادامک رولر، موتور و کوپلینگ را به دقت بررسی کنید تا هر گونه نشانه ای از آسیب یا نقص وجود داشته باشد. قطر شفت، راه های کلید و سوراخ های نصب را بررسی کنید تا مطمئن شوید که در شرایط خوبی هستند.
- شفت ها را تمیز کنید: شفت موتور و محور ورودی میز دوار را با استفاده از یک پارچه تمیز و یک حلال تمیز کننده تمیز کنید. هر گونه زنگ زدگی، خراشیدگی یا ضایعاتی را که می تواند بر تناسب کوپلینگ تأثیر بگذارد را بردارید.
مرحله 2: کوپلینگ را روی شفت موتور سوار کنید
- سمت صحیح را انتخاب کنید: برخی از کوپلینگ ها با جهت گیری خاصی طراحی می شوند. مطمئن شوید که سمت صحیح کوپلینگ برای نصب روی شفت موتور را شناسایی کرده اید.
- کوپلینگ را روی شفت بلغزانید: کوپلینگ را به آرامی روی شفت موتور بلغزانید تا کاملاً در جای خود قرار گیرد. اگر کوپلینگ دارای راه کلید است، آن را با کلید روی شفت تراز کنید.
- پیچ های تنظیم یا مکانیسم بستن را محکم کنید: از آچار مناسب برای سفت کردن پیچ های تنظیم یا مکانیسم گیره روی کوپلینگ استفاده کنید. مطمئن شوید که آنها را به طور یکنواخت سفت کنید تا از سفت شدن بیش از حد یک طرف جلوگیری شود.
مرحله 3: میز چرخشی را سوار کنید
- میز روتاری را قرار دهید: میز روتاری توخالی Cam Roller را در محل مورد نظر خود قرار دهید و با استفاده از پیچ های نصب آن را محکم کنید. اطمینان حاصل کنید که میز تراز و به درستی با موتور تراز شده است.
- کابل های برق و کنترل را وصل کنید: در صورت وجود، کابل های برق و کنترل را طبق دستورالعمل سازنده به موتور و میز چرخشی وصل کنید.
مرحله 4: موتور و میز چرخشی را تراز کنید
- از Alignment Tools استفاده کنید: برای بررسی تراز بین شفت موتور و شفت ورودی میز دوار از نشانگر شماره گیری یا سیستم تراز لیزری استفاده کنید. هدف دستیابی به هم ترازی زاویه ای و موازی در محدوده تحمل مشخص شده کوپلینگ است.
- موقعیت موتور را تنظیم کنید: اگر تراز خاموش است، موقعیت موتور را با شل کردن پیچ های نصب و حرکت کمی موتور تنظیم کنید. تراز را پس از هر تنظیم مجدداً بررسی کنید تا زمانی که الزامات را برآورده کند.
مرحله 5: کوپلینگ را به میز چرخشی وصل کنید
- کوپلینگ را روی شفت ورودی بلغزانید: هنگامی که تراز درست شد، انتهای دیگر کوپلینگ را روی شفت ورودی میز دوار بلغزانید. مطمئن شوید که کاملاً در جای خود قرار گرفته است و محل کلید با کلید روی شفت در یک راستا قرار دارد.
- پیچ های تنظیم یا مکانیسم بستن را محکم کنید: از آچار مناسب برای سفت کردن پیچ های تنظیم یا مکانیسم گیره روی کوپلینگ استفاده کنید تا آن را به شفت ورودی محکم کنید.
مرحله 6: بررسی های نهایی
- سفتی را بررسی کنید: سفتی تمام پیچ های تنظیم شده، مکانیسم های بستن و پیچ های نصب را مجددا بررسی کنید تا مطمئن شوید که به درستی سفت شده اند.
- شفت ها را بچرخانید: شفت موتور و شفت ورودی میز دوار را به صورت دستی بچرخانید تا عملکرد صاف را بررسی کنید. هیچ مقاومت الزام آور یا بیش از حد نباید وجود داشته باشد.
انواع دیگر میزهای روتاری توخالی

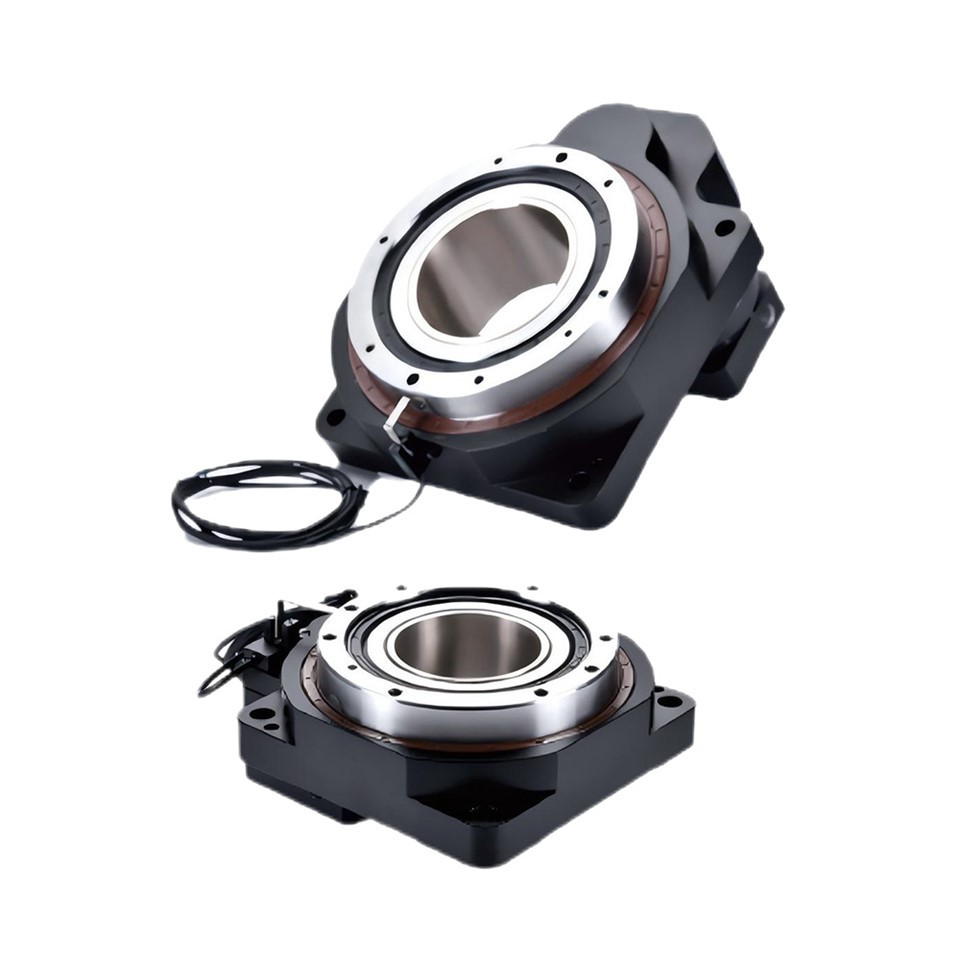

علاوه بر میز روتاری توخالی بادامک، ما نیز ارائه می دهیممیز روتاری توخالی تقویت شدهومیز روتاری توخالی استاندارد. این محصولات به گونه ای طراحی شده اند که نیازهای کاربردی مختلف را برآورده کنند و طیف وسیعی از انتخاب ها را برای مشتریان فراهم کنند.
نتیجه گیری
نصب یک کوپلینگ برای میز روتاری توخالی بادامک غلتکی نیاز به آماده سازی دقیق، تراز مناسب و توجه به جزئیات دارد. با دنبال کردن مراحل ذکر شده در این راهنما، می توانید از نصب موفقیت آمیز اطمینان حاصل کنید و به عملکرد مطلوب میز چرخشی خود دست یابید.
اگر در مورد مراحل نصب سؤالی دارید یا علاقه مند به خرید میز روتاری توخالی بادامک غلتکی یا سایر محصولات مرتبط هستید، لطفاً برای اطلاعات بیشتر و بحث در مورد نیازهای خاص خود با ما تماس بگیرید. ما متعهد به ارائه محصولات با کیفیت بالا و خدمات عالی به مشتریان هستیم.
